Отоспавшись после переезда, решил выполнить обещанное – рассказать о своем водопроводе.
Но сначала вводная, дабы было понятно, почему я сделал так, а не иначе.

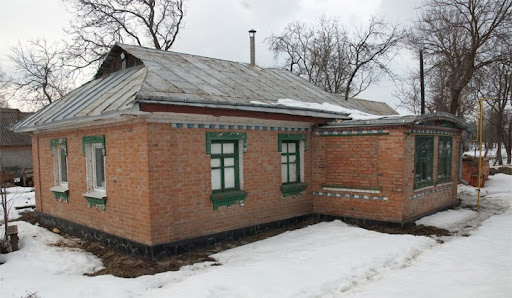

Итак, хатка:


Как несложно заметить, до виллы хатке далеко. Тем не менее, у меня там шалаш, пардон, локальный филиал рая запланирован.
Улица расположена с правой стороны, слева – сад.
Окна, обращенные в нашу сторону, не функциональны и уже заложены. Справа виднеется веранда, о ней в данный момент и пойдет речь. Вход в веранду выходит на улицу, на фото его не видно.
План на ближайшие три-пять лет. Снести веранду, на всю длину дома выгнать двухэтажную пристройку. Второй этаж пристройки будет мансардного типа, под общей крышей с домом. Дом, естественно, планирую перекрывать. На первом этаже планируются, с лева-на-право: санузел/ванная, котельная/кладовка, прихожая. Для нас в данный момент важно то, что ввод водопровода желательно сделать на уровне правого (дальнего) заложенного окна. Так же, имеем в виду, что канализация будет идти на всем протяжении пристройки (кухня в доме).
План-минимум. Отделить часть веранды под санузел, заложить окна в веранде установив туда нормальный стеклопакет. Заменить входную дверь. Так как отопление на данном, переходном этапе планируется печное+электрокалориферы+теплый пол, горячую воду будем получать с помощью накопительного водонагревателя (бойлера).

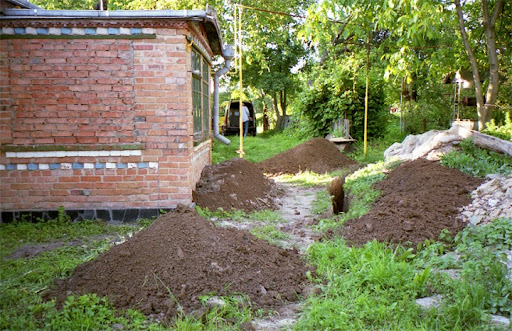

Собравшись с мыслями, начинаем копать. Общий вид:

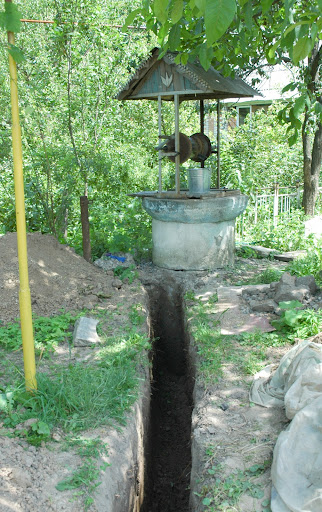

Колодец можно заметить в правой части фото. Глубина, до зеркала воды – около 12м, от зеркала до дна – около 3м. Конкретные значения зависят от времени года и погоды, но колебания не больше 30см. Максимальный объем воды, который выкачивался мною – 600л. Уровень воды восстановился на протяжении минут 40-ка. На основании этих данных я сделал вывод, что без воды я не останусь. Грунт у нас стабильный, суглинок. Вода приятная на вкус с умеренной жесткостью. Санстанция ничего лишнего в воде не нашла, отметив хорошие органолептические свойства.
Эксплуатировать водопровод я планирую не один-два года и в ближайшем будущем перекладывать не собираюсь. Так же, не столь давно, я был свидетелем факта растрескивания полиэтиленовой водопроводной трубы и не в одном месте. Труба не перемерзала. По совокупности указанных факторов, решил от колодца к дому кинуть дюймовый металлопластик и на фурнитуре не экономить. Траншея имеет глубину 1м (уровень промерзания грунта в наших краях колеблется от 50см до 1м), кроме того на трубу одел теплоизоляцию. Как говорится – “Посадимо 500 гектарів і хай він вдавиться!”. Общая длина траншеи – 13м. По закону подлости, во время земляных работ жара стояла неимоверная (32-34^oC и влажность около 90%). Тем не менее, работу завершил без потерь.

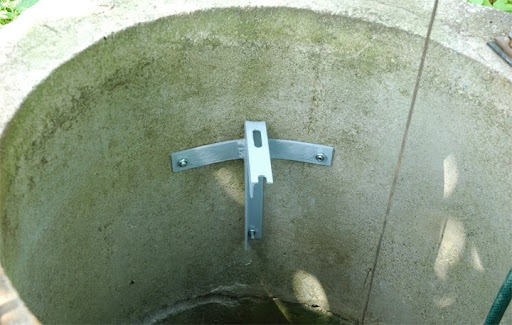

Сварил кронштейн, закрепил его внутри колодца:

Хотя труба с легкостью выдержит не один насос, использовать ее в качестве несущего элемента не есть правильно. Потому насос подвешивается на тросе. Так как в системе будет использован гидроаккумулятор, необходимо установить обратный клапан перед насосом, дабы вода не вытекала из системы.

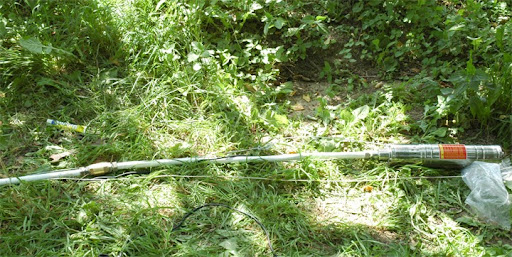

Вид в сборе:

Насос – безымянный китаец, выбирался путем задавания внушающим доверие продавцам вопроса “Какой из средних по цене реже всего приносят с матами обратно?”. В итоге выбрал что-то типа последнего в списке.
Кабель питания проложен в гофротрубе, рядом с водопроводной. При потребности его можно заменить без земляных работ.

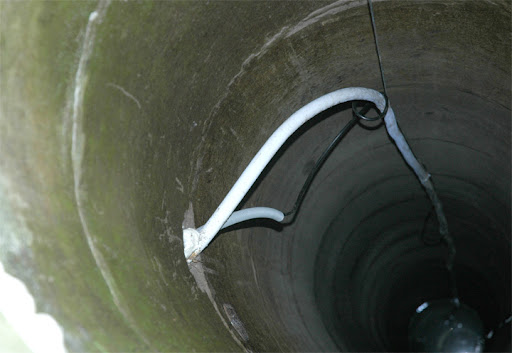

Вот как всё хозяйство выглядит в колодце:

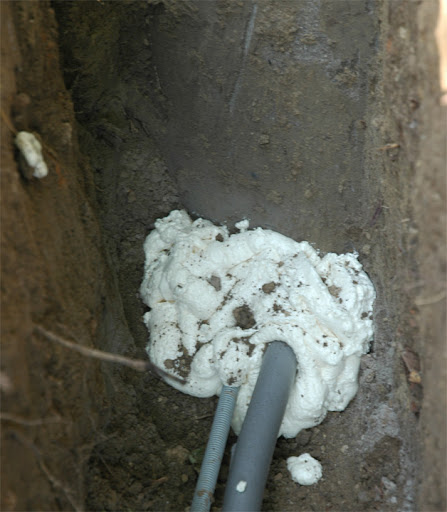

Ввод загерметизировал монтажной пеной:

На этом первая часть заканчивается, ждите продолжения.
